Comment choisir un centre d'usinage bois 5 axes : le guide complet

Choisir un centre d’usinage bois 5 axes est l’une des décisions d’investissement les plus importantes qu’un professionnel de la menuiserie ou de l’ébénisterie puisse prendre. La bonne machine peut transformer votre capacité de production, réduire vos temps de cycle et ouvrir des marchés entiers sur des pièces complexes. La mauvaise peut immobiliser votre atelier pendant des semaines si le service après-vente n’est pas au rendez-vous. Ce guide vous donne tous les critères techniques, financiers et pratiques pour prendre la meilleure décision, sans vous noyer dans le jargon marketing.

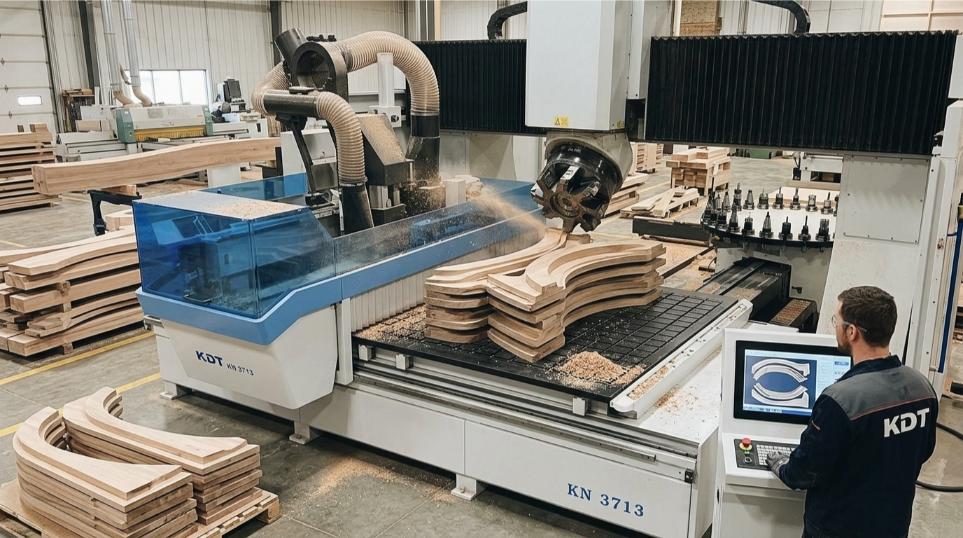

Centre d'usinage bois 5 axes en fonctionnement pour l'usinage de pièces courbes
Catégories
Catégories

Qu'est-ce qu'un centre d'usinage bois 5 axes ?

Un centre d’usinage CNC est une machine à commande numérique qui déplace un outil de coupe dans l’espace pour usiner des pièces en bois de façon automatisée et répétable. La différence entre un modèle 3 axes et un modèle 5 axes réside dans le nombre de mouvements simultanés que la machine peut effectuer.

Sur un centre 3 axes classique, l’outil se déplace selon trois axes linéaires : X (longueur), Y (largeur) et Z (profondeur). Sur un centre 5 axes, deux axes de rotation supplémentaires, généralement notés A et B ou A et C selon la configuration, permettent à la broche ou à la table de s’incliner et de pivoter. Le résultat : l’outil peut attaquer la pièce sous n’importe quel angle, en une seule mise en position.

En production bois, cette capacité change tout. Des pièces qui demandaient deux ou trois repositionnements manuels sur une machine 3 axes peuvent s’usiner en un seul cycle. Moins de manipulations signifie moins d’erreurs de positionnement, moins de temps mort et une qualité de surface finale nettement supérieure, notamment sur les tranches, les chants inclinés ou les formes sculptées.

Parcourez notre gamme de centres d’usinage bois CNC pour avoir un premier aperçu des configurations disponibles selon les types de production.

Centre d'usinage 3 axes ou 5 axes : lequel choisir selon votre production ?

La question n’est pas de savoir lequel est « meilleur » de façon abstraite. Elle est de savoir lequel correspond à ce que vous produisez aujourd’hui et à ce que vous voulez produire demain.

Centre 3 axes : quand ça suffit

  • Production en série de pièces plates : panneaux, façades, plateaux
  • Découpe, perçage et rainurage sur une seule face
  • Budgets plus contenus à l’achat (à partir de 30 000-50 000 €)
  • Prise en main plus rapide pour les opérateurs
  • Adapté aux petits ateliers avec productions répétitives et standardisées

Centre 5 axes : quand il s’impose

  • Usinage de pièces courbes, escaliers, limons, rampes et garde-corps
  • Formes complexes en bois massif ou contreplaqué cintré
  • Pièces nécessitant plusieurs angles d’attaque de l’outil
  • Production de mobilier sur mesure à géométrie variable
  • Objectif de différenciation sur des marchés haut de gamme

Le critère décisif est votre carnet de commandes actuel, pas vos ambitions futures. Si 80 % de votre production est composée de panneaux plats et de portes droites, un 5 axes sera sous-utilisé. En revanche, si vous travaillez régulièrement des escaliers en colimaçon, des pièces galbées ou du mobilier à géométrie libre, le retour sur investissement d’un 5 axes se justifie clairement sur deux à trois ans.

Un point souvent négligé : certains centres d’usinage 5 axes proposent des modes de travail simplifiés à 3+2 axes, où les deux axes rotatifs se positionnent une fois pour toute la séquence d’usinage. Ce type de machine offre une flexibilité intermédiaire très intéressante pour les ateliers en transition.

Usinage de pièces courbes, escaliers et formes complexes en bois

C’est ici que le centre d’usinage 5 axes révèle tout son potentiel pour la production bois. Prenons des exemples concrets.

Un escalier hélicoïdal en bois massif comprend des limons courbes, des marches à géométrie variable et des rampes inclinées selon des angles qui changent à chaque niveau. Sur un 3 axes, usiner ces pièces implique de retourner et repositionner chaque élément plusieurs fois, avec les risques d’erreur que cela suppose. Sur un 5 axes, le même limon peut être usiné sur toutes ses faces en un ou deux cycles, avec une précision de répétabilité que le repositionnement manuel ne peut pas garantir.

Les façades de cuisine galbées ou les meubles à formes organiques connaissent une demande croissante. Un centre 5 axes avec une broche adaptée peut sculpter directement dans le MDF épais ou le bois massif des surfaces gauches continues, sans ligne de jonction visible.

Les structures de charpente complexe et les éléments d’ossature en bois lamellé-collé bénéficient également de l’usinage 5 axes pour les assemblages à tenons et mortaises inclinés, une opération qui demande plusieurs passes et repositionnements sur une machine conventionnelle.

Dans tous ces cas, le gain en temps de production est mesurable : entre 30 et 50 % selon la complexité des pièces, avec en parallèle une amélioration significative de la qualité de surface qui réduit le temps de finition manuelle.

Comparaison centre d'usinage 3 axes et 5 axes pour la production de meubles en bois

Les critères techniques pour bien choisir : broche, précision et magasin à outils

Une fois que vous avez décidé qu’un 5 axes correspond à votre production, il faut entrer dans le détail des caractéristiques techniques. Ce sont elles qui déterminent la productivité réelle et la durée de vie de la machine.

La précision d’usinage 5 axes : à quoi faire attention

En usinage bois, la précision de positionnement répétable doit être inférieure à ±0,05 mm pour garantir des assemblages corrects sans reprise manuelle. Sur les centres 5 axes haut de gamme, on atteint des valeurs de ±0,01 à ±0,02 mm, ce qui correspond à des standards de qualité d’ébénisterie fine.

Plusieurs facteurs influencent cette précision dans la pratique :

  • La rigidité de la structure : un bâti en fonte ou en acier épais amortit mieux les vibrations que les structures légères, ce qui se traduit directement sur l’état de surface des pièces.
  • La qualité des guides linéaires et des vis à billes : des composants de marques reconnues (Hiwin, THK, Bosch Rexroth) garantissent une durée de vie et une répétabilité supérieures.
  • La gestion thermique de la broche : les variations de température en cours de production peuvent provoquer des dérives dimensionnelles. Les broches à compensation thermique maintiennent la précision sur de longues séries.
  • Le calibrage des axes rotatifs : sur un 5 axes, les erreurs angulaires des axes A et B se répercutent sur les cotes finales. Vérifiez que le constructeur fournit des données de calibration et que la machine dispose d’un système de correction.

Ne vous fiez pas uniquement aux chiffres du catalogue. Demandez à voir la machine en fonctionnement sur des pièces similaires à votre production, ou mieux encore, faites usiner une pièce test avant de signer.

Le magasin à outils et la broche : éléments clés de productivité

La broche est le cœur de la machine. Pour l’usinage bois, une broche de 9 à 12 kW à refroidissement liquide couvre la majorité des applications : fraisage de contours, perçage, rainurage et sculpture. Pour les bois durs ou les stratifiés épais, une puissance de 15 à 18 kW apporte une marge de sécurité importante. La vitesse de rotation, comprise entre 18 000 et 24 000 tr/min pour le bois, permet d’obtenir des états de surface propres avec des avances de travail élevées.

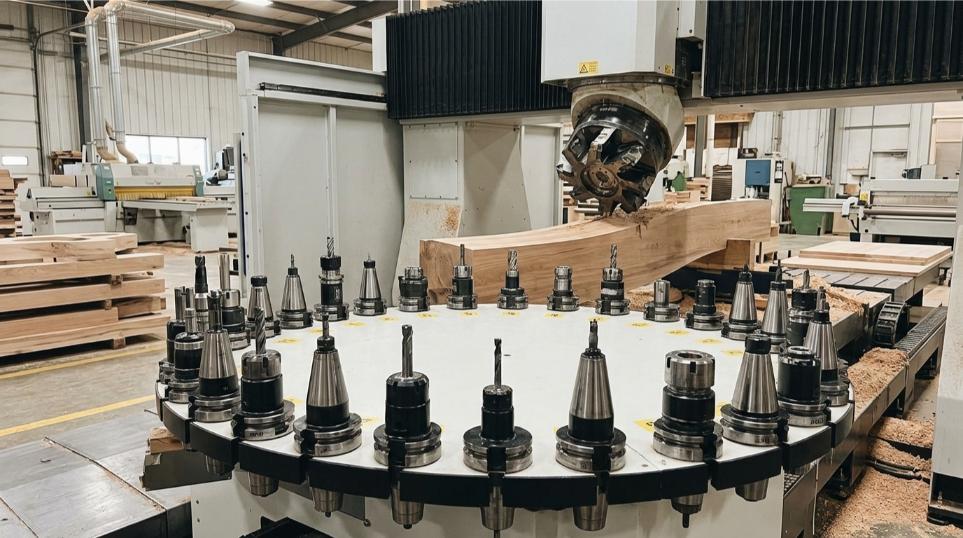

Magasin à outils automatique d'un centre d'usinage CNC 5 axes pour le bois

Le magasin à outils automatique est un point différenciateur souvent sous-estimé à l’achat, mais que tous les opérateurs mettent en avant après quelques mois d’utilisation. Voici ce qu’il faut regarder :

  • La capacité : un magasin de 12 à 16 outils suffit pour des productions relativement standards. Pour des pièces complexes avec de nombreuses opérations différentes, optez pour 20 à 30 emplacements, voire plus.
  • Le temps de changement d’outil : les meilleurs systèmes changent un outil en moins de 4 secondes. Sur une production de 50 pièces avec 8 changements d’outils chacune, la différence entre 4 et 12 secondes de changement représente plus de 15 minutes par journée de production.
  • La compatibilité des cônes : HSK-F63 et ISO 30 sont les standards les plus répandus en production bois. Vérifiez la compatibilité avec vos outils actuels pour éviter d’investir dans un nouveau parc d’outillage.

Logiciel de programmation : un critère souvent sous-estimé

Le logiciel CAD/CAM est probablement le critère le plus ignoré dans le processus d’achat d’un centre d’usinage, et pourtant c’est lui qui détermine si la machine sera réellement productive ou si elle restera sous-utilisée.

En usinage 5 axes bois, la programmation manuelle est pratiquement impossible sur des pièces complexes. Vous avez besoin d’un logiciel capable de générer des trajectoires d’outil optimisées en tenant compte des collisions possibles entre la broche et la pièce, des limites angulaires des axes rotatifs et de la géométrie des fixations.

Les logiciels les plus répandus dans le secteur bois sont TopSolid Wood, Cabinet Vision, Alphacam et WoodWOP (l’environnement propriétaire Homag). Chacun a ses forces :

  • TopSolid Wood offre une intégration complète de la conception 3D à la fabrication, avec une gestion native des familles de pièces et des bibliothèques de matériaux bois.
  • Alphacam est apprécié pour sa flexibilité et sa compatibilité avec un grand nombre de machines de différentes marques.
  • WoodWOP est optimisé pour les machines Homag/Weeke et propose une interface orientée opérateur très accessible.

Posez ces questions concrètes au fournisseur : Quel logiciel est livré avec la machine ? La licence est-elle incluse ou en option ? Quelle est la courbe d’apprentissage réelle pour un opérateur avec une expérience 3 axes ? Un logiciel puissant mais difficile à maîtriser retardera votre retour sur investissement de six mois à un an.

La formation est indissociable du logiciel. Exigez un programme de formation structuré, idéalement sur votre propre production, et vérifiez que le support technique du logiciel est disponible dans votre langue et dans des délais raisonnables.

Coût d'un centre d'usinage 5 axes pour le bois : investissement et retour

Parlons chiffres sans détour. Un centre d’usinage bois 5 axes neuf se situe généralement entre 80 000 et 250 000 euros, selon la taille de la table de travail, la puissance de la broche, la capacité du magasin à outils et le niveau d’automatisation.

Pour être plus précis :

  • Entrée de gamme 5 axes (80 000 à 120 000 €) : machines avec configurations 3+2 axes, table de travail autour de 3 000 x 1 500 mm, magasin 12 à 16 outils. Adaptées aux ateliers en croissance qui veulent accéder à l’usinage 5 axes sans surequiper.
  • Milieu de gamme (120 000 à 180 000 €) : véritables 5 axes simultanés, broches de 12 à 15 kW, magasin 20 à 30 outils, systèmes de mesure en cours de travail. Le rapport qualité/productivité optimal pour la majorité des professionnels.
  • Haut de gamme (180 000 à 250 000 € et plus) : machines de production intensive avec systèmes de chargement automatique, tables pendulaires pour l’usinage en continu, compensation thermique avancée et connectivité Industrie 4.0.

Le prix d’achat n’est que le point de départ. Le coût total de propriété sur cinq ans intègre les consommables (fraises, forets), la maintenance préventive (environ 1 500 à 3 000 €/an), les éventuelles pièces de remplacement, les licences logicielles et les coûts de formation continue. Sur un centre bien entretenu, l’amortissement se calcule généralement entre 3 et 5 ans selon le volume de production et les marges sur les pièces complexes réalisées.

Les solutions de financement par leasing ou crédit-bail permettent d’intégrer la machine dans votre trésorerie sans immobiliser un capital important. Plusieurs fabricants proposent également des programmes de reprise ou de machines de démonstration à des conditions avantageuses.

Fiabilité et service après-vente : le critère décisif sur le long terme

Voici une réalité que personne ne dit clairement dans les catalogues : une machine en panne coûte entre 500 et 2 000 euros par journée d’arrêt si vous avez des commandes en cours. Dans ce contexte, la fiabilité de la machine et la qualité du service après-vente ne sont pas des arguments secondaires, ce sont des critères de survie économique.

Ce qu’il faut vérifier avant tout achat :

Délai d’intervention garanti. Un SAV sérieux s’engage sur un délai d’intervention de 24 à 48 heures en cas de panne bloquante. Au-delà, vous perdez des clients. Demandez des références d’autres ateliers dans votre région pour vérifier que l’engagement est tenu dans les faits.

Disponibilité des pièces de rechange. Les composants critiques comme les cartes électroniques, les variateurs de fréquence ou les broches de remplacement doivent être disponibles en stock local, pas en commande sur trois semaines depuis l’Asie. Vérifiez que le fournisseur maintient un stock de pièces pour au moins sept à dix ans après la date de fabrication de votre machine.

Support technique à distance. Les meilleurs fournisseurs proposent aujourd’hui des systèmes de télémaintenance qui permettent à un technicien de se connecter à la machine à distance pour diagnostiquer et parfois résoudre le problème sans déplacement. Cette fonctionnalité peut réduire le délai de résolution de plusieurs heures.

Formation continue des opérateurs. La machine évolue, vos productions changent, vos opérateurs aussi. Un partenaire qui propose des formations de remise à niveau régulières est un partenaire qui s’engage sur la durée, pas uniquement sur la vente initiale.

Notre service technique et après-vente KDT est structuré précisément autour de ces engagements : techniciens spécialisés bois et CNC, stock de pièces critique et support à distance intégré.

FAQ : vos questions sur le choix d'un centre d'usinage 5 axes

Pas systématiquement, mais dans la grande majorité des cas, oui. Un escalier droit avec des marches rectangulaires peut s’usiner sur un 3 axes. Dès que vous avez un limon courbe, une balustrade inclinée ou un escalier hélicoïdal, le 5 axes n’est plus un luxe : c’est la seule façon d’obtenir la précision et la répétabilité nécessaires sans temps de repositionnement excessif.

Entre 90 000 et 130 000 euros pour une machine neuve d’entrée de gamme correctement équipée. Ce budget comprend la machine, le logiciel de base et la formation initiale. Il faut prévoir en plus le raccordement électrique (souvent triphasé 380 V), l’aspiration des copeaux et une table d’aspiration si elle n’est pas incluse.

Cela dépend de votre production. Le logiciel constructeur est souvent adapté aux pièces standards, mais si vous produisez des formes vraiment complexes ou si vous intégrez la machine dans un flux CAO existant, vous aurez besoin d’un logiciel CAD/CAM tiers plus complet. Comptez entre 5 000 et 20 000 euros selon la solution choisie.

Un opérateur déjà expérimenté sur un centre 3 axes peut être autonome sur les productions courantes en deux à quatre semaines de formation intensive. La maîtrise complète de la machine, y compris la programmation de pièces complexes, demande généralement trois à six mois de pratique régulière.

Un entretien hebdomadaire (nettoyage, graissage des guidages, vérification des filtres), un entretien mensuel (contrôle des jeux mécaniques, vérification du refroidissement de broche) et un entretien annuel complet réalisé par un technicien qualifié. Le coût annuel de maintenance préventive se situe entre 1 500 et 3 000 euros selon l’intensité d’utilisation.

Découvrez nos centres d'usinage 5 axes en showroom avant d'investir

Chez KDT, nous partons d’un constat simple : personne ne devrait investir entre 100 000 et 250 000 euros dans une machine sans l’avoir vue fonctionner sur des pièces similaires à sa propre production. C’est la raison pour laquelle nos showrooms sont équipés de machines en fonctionnement réel, pas de modèles statiques.

Vous pouvez voir les machines en fonctionnement dans notre showroom et apporter vos propres pièces ou plans pour tester les capacités de la machine dans des conditions proches de votre atelier. Nos techniciens vous accompagnent pour analyser votre production, identifier la configuration qui correspond à vos besoins réels et vous projeter sur les gains de productivité attendus.

Notre approche est celle d’un partenaire industriel, pas d’un vendeur de machines. Cela signifie que nous vous dirons aussi clairement si un 3 axes bien configuré répond mieux à votre besoin qu’un 5 axes plus cher, et nous vous expliquerons pourquoi.

Vous avez un projet d’investissement en centre d’usinage bois 5 axes ? Contactez-nous pour organiser une visite de showroom ou pour recevoir une proposition adaptée à votre production et à votre budget.
