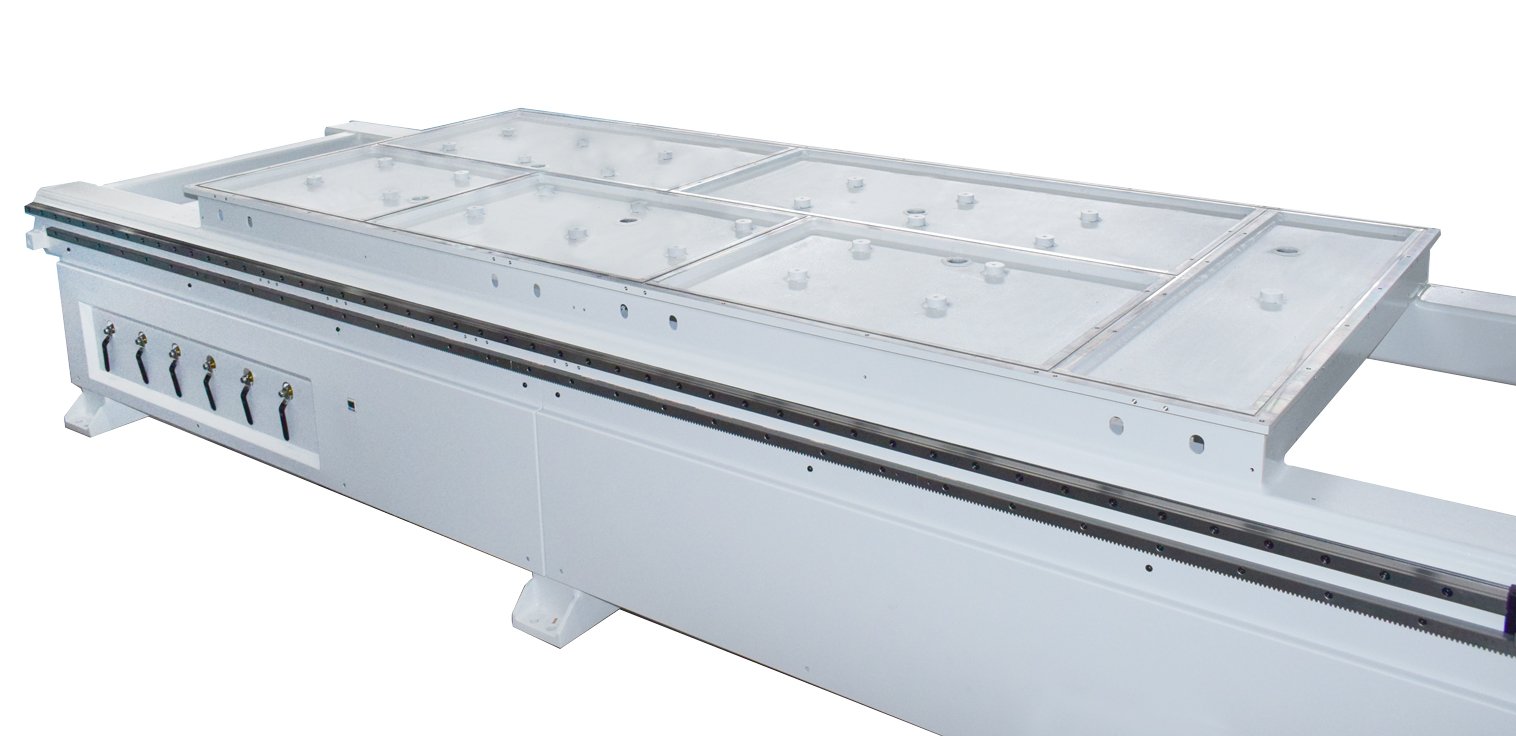

Bâti rigide de haute résistance.
Le traitement thermique approprié garantit une précision à long terme.

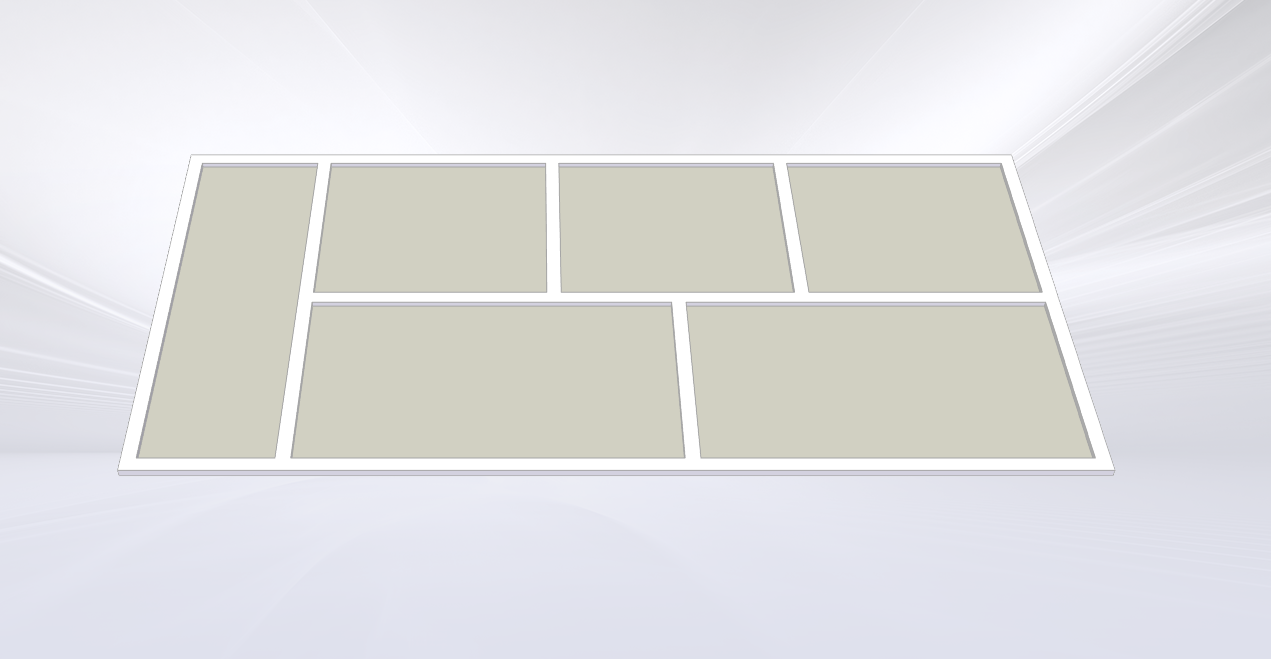

La conception innovante de la chambre à vide, qui fait en réalité partie du bâti de la machine, améliore considérablement la distribution du vide. Avec 6 zones de vide.
Bâti rigide de haute résistance. Le traitement thermique approprié garantit une précision à long terme.
La conception innovante de la chambre à vide, qui fait en réalité partie du bâti de la machine, améliore considérablement la distribution du vide. Avec 6 zones de vide.
Le Gantry est entraîné par 2 puissants servomoteurs liés électroniquement. Le mouvement est assuré par un système de pignon-crémaillère de 30 mm de haute résistance. Des SERVOMOTEURS de 1500W permettent d’obtenir des accélérations et des vitesses très élevées. Les servomoteurs offrent des mouvements linéaires à entraînement direct et des coulisseaux linéaires. Ils offrent un positionnement exact à grande vitesse,…
Crémaillère et pignon à déplacement souple avec faible friction. Faible niveau sonore et précision durable. Le système hélicoïdal de crémaillère et pignon garantit que les dents de la crémaillère restent totalement engagées à tout moment.
Les guidages linéaires sont lubrifiés depuis un système de graissage centralisé. Réduction de la friction et de la consommation d’énergie, avec une durée de vie prolongée.

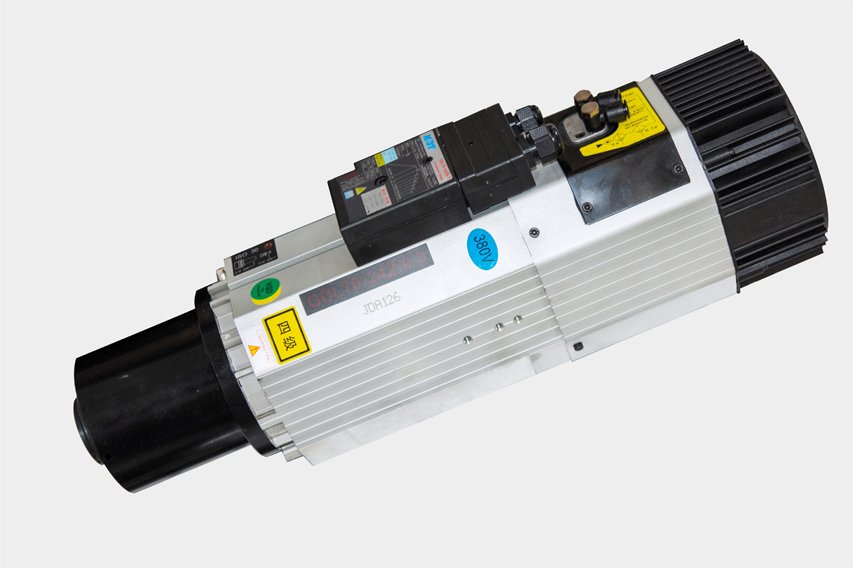

Groupe de fraisage monté sur l’axe Z. Puissance du moteur électrique : 13.2 kW avec refroidissement par air. Dispositif de blocage d’outil : automatique avec piston pneumatique. Corps du moteur en alliage d’aluminium. Attachement par cônes HSK-F63
Magasin linéaire automatique de 12 positions pour les unités de fraisage principal, avec attachement HSK-F63. Mouvement on/off par vérin pneumatique. Changement d’outil automatique rapide avec servo, haute stabilité et précision.
Unité de travail pour perçages verticaux avec 10 mèches. Réalisée en alliage léger d’aluminium aux propriétés mécaniques élevées. La présélection s’effectue automatiquement au moyen de pistons pneumatiques.
Table à vide en résine, matériau très résistant à l’usure avec une finition de surface très fine qui facilite le positionnement des pièces par glissement.
Butées pneumatiques de référence pour le positionnement précis des panneaux sur la table
Le poussoir est situé sur le gantry même de la machine, afin de s’adapter aux futures tables de chargement et de déchargement automatiques. Il dispose de bouches d’aspiration optimisées pour une expulsion des panneaux usinés parfaitement propres.
Deux pompes à vide rotatives à palettes de 244 m³/h pour une génération du vide plus optimale.
Commande numérique des mouvements des axes et manœuvre de la machine. PC de commande avec logiciel de conception et de commande CNC. Il gère différents paramètres tels que : réglage d’outil. Lecture directe des fichiers depuis une unité USB et INTERNE. Puissant système de traitement et de visualisation des fichiers programmes.
13,2 KW avec refroidissement par air.
Serrage automatique par piston pneumatique.
Corps en alliage d'aluminium, plus léger et résistant.
Cônes HSK-F63 pour un changement rapide et précis.
Chambre à vide intégrée au bâti avec 6 zones.
