Le centre de perçage CNC KD-610 Hz est conçu pour percer les 6 faces du panneau.
Il réalise rapidement des perçages verticaux/horizontaux, ainsi que charnières, demi-perçage, perçage traversant, etc. Il peut également être utilisé pour rainurer et fraiser.
Parmi ses unités supérieures figurent une scie de rainurage, deux groupes de perçage avec moteur de fraisage et un changeur d’outils linéaire à 5 positions, ce qui permet d’usiner n’importe quel design en un seul passage.
Un puissant scanner lit les informations indiquées sur l’étiquette de chaque pièce et les transmet à l’ordinateur principal, qui donne l’ordre d’exécuter le travail conformément aux indications.
La table à coussin d’air permet un glissement en douceur, en se déplaçant avec une plus grande flexibilité selon la position de perçage des panneaux tout au long du processus, évitant ainsi rayures et autres dommages.
Les pinces se déplacent à grande vitesse, jusqu’à 140m/min, pendant tout le processus afin de permettre l’usinage de toute la pièce. Pendant que l’une se soulève pour se déplacer, l’autre maintient fermement la pièce en l’empêchant de bouger.
Mécanisme d’alignement latéral : il assure une plus grande précision pendant le processus, car il reste en appui contre la surface du panneau tout au long de celui-ci.
Positionnement fixe au moyen d’une butée de référence. Adapté aux panneaux de petite et moyenne taille, positionnement rapide. Butée de positionnement mobile. Adaptée à l’usinage de grands panneaux, elle évite que le panneau ne sorte du guide.
Équipé d’un système complet de mesure automatique de précision de la pièce. Cela facilite le travail lors de l’usinage et évite les erreurs possibles.
Rainurage rapide au moyen d’une lame. Il peut rainurer de 50 à 850 mm.
Processus de perçage du groupe de perçage supérieur conjointement avec le moteur de fraisage et le groupe scie pour augmenter l’efficacité de la production. Le groupe de perçage est composé de 12 mèches verticales et 8 horizontales dans sa partie supérieure et de 9 mèches verticales dans son groupe inférieur.
Dispositif de fraisage structuré avec double plaque de pression (brevetée). Il améliore la précision du fraisage et réduit les rayures sur la surface du panneau. Machine équipée de deux moteurs de fraisage (un supérieur et un inférieur)
Travaux double face et fonction miroir. Perçage simultané de 2 panneaux. Fraisages et feuillures d’angle.
Possibilité d’installer jusqu’à 5 outils différents pour réaliser divers travaux de fraisage, de rainurage ou de lamello. Avec un moteur de fraisage d’une puissance de 5,5 kW refroidi par air. Plus de puissance et une vitesse supérieure. Capteur de calibrage d’outil.
PC de contrôle avec CAD/CAM d’utilisation facile. Système intelligent d’optimisation par IA, qui calcule automatiquement le parcours optimal d’usinage et ajoute des effets de simulation.
Châssis monobloc soudé et trempé pour éliminer toutes les tensions internes du matériau, très robuste et usiné dans des centres de précision afin d’absorber toutes les vibrations et d’assurer la stabilité pendant l’usinage.

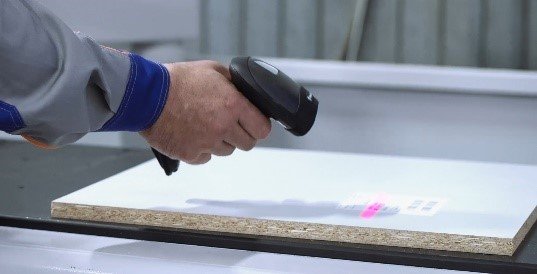

Scanner qui lit l'étiquette de chaque pièce et exécute le programme correspondant.

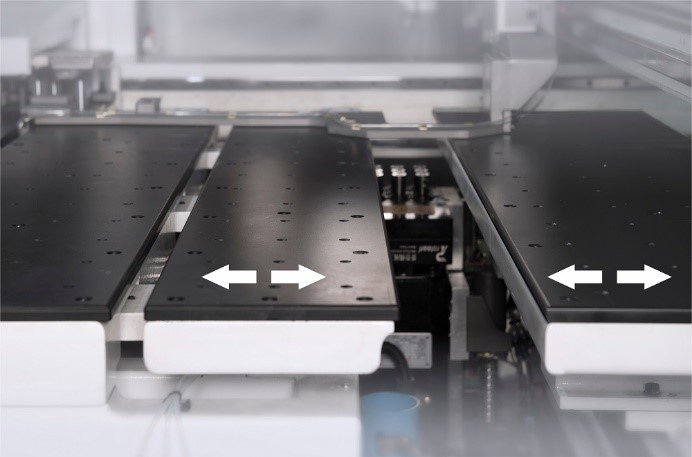

Tables mobiles qui soutiennent la pièce sans la marquer.

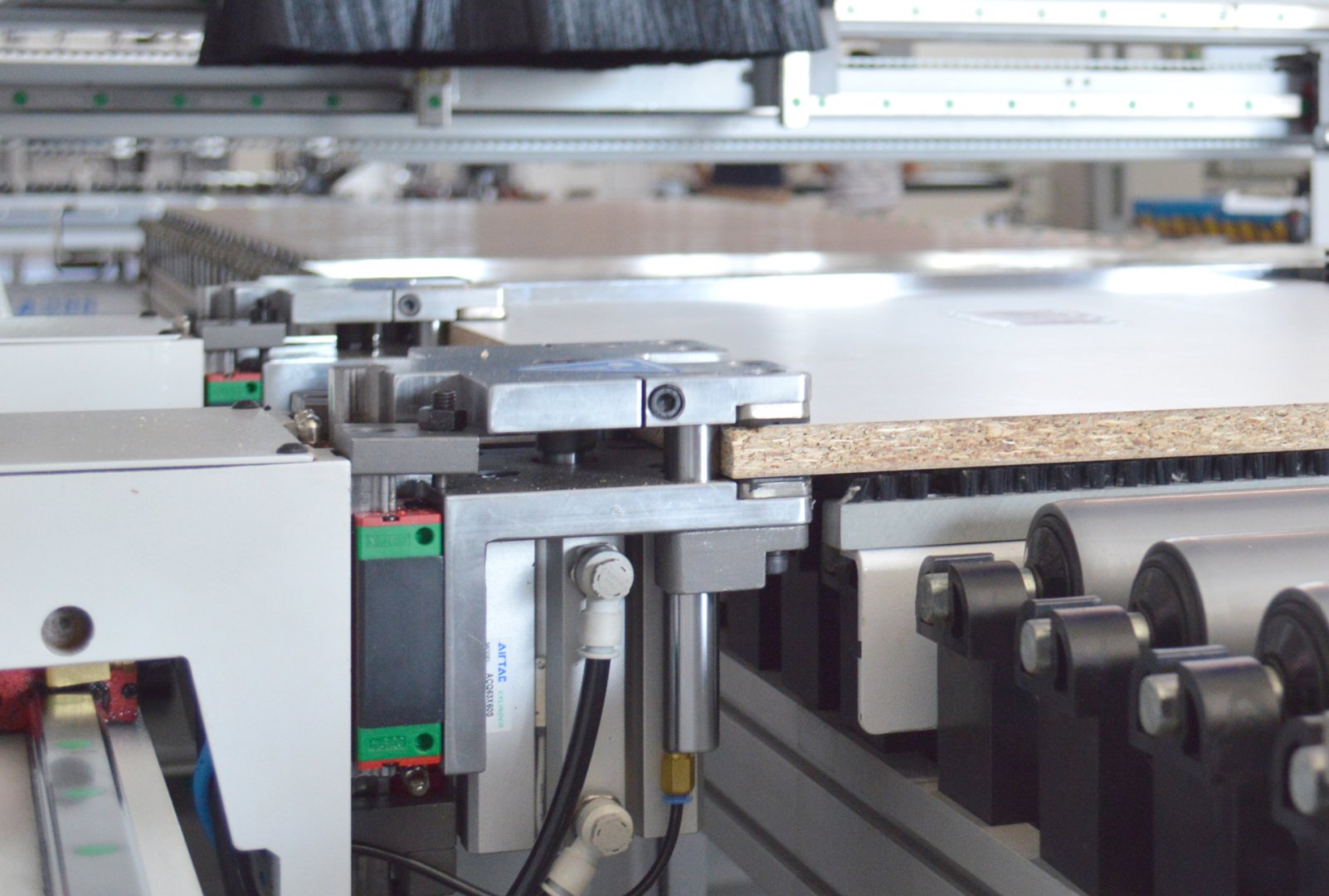

Maintiennent fermement la pièce pendant tout l'usinage.

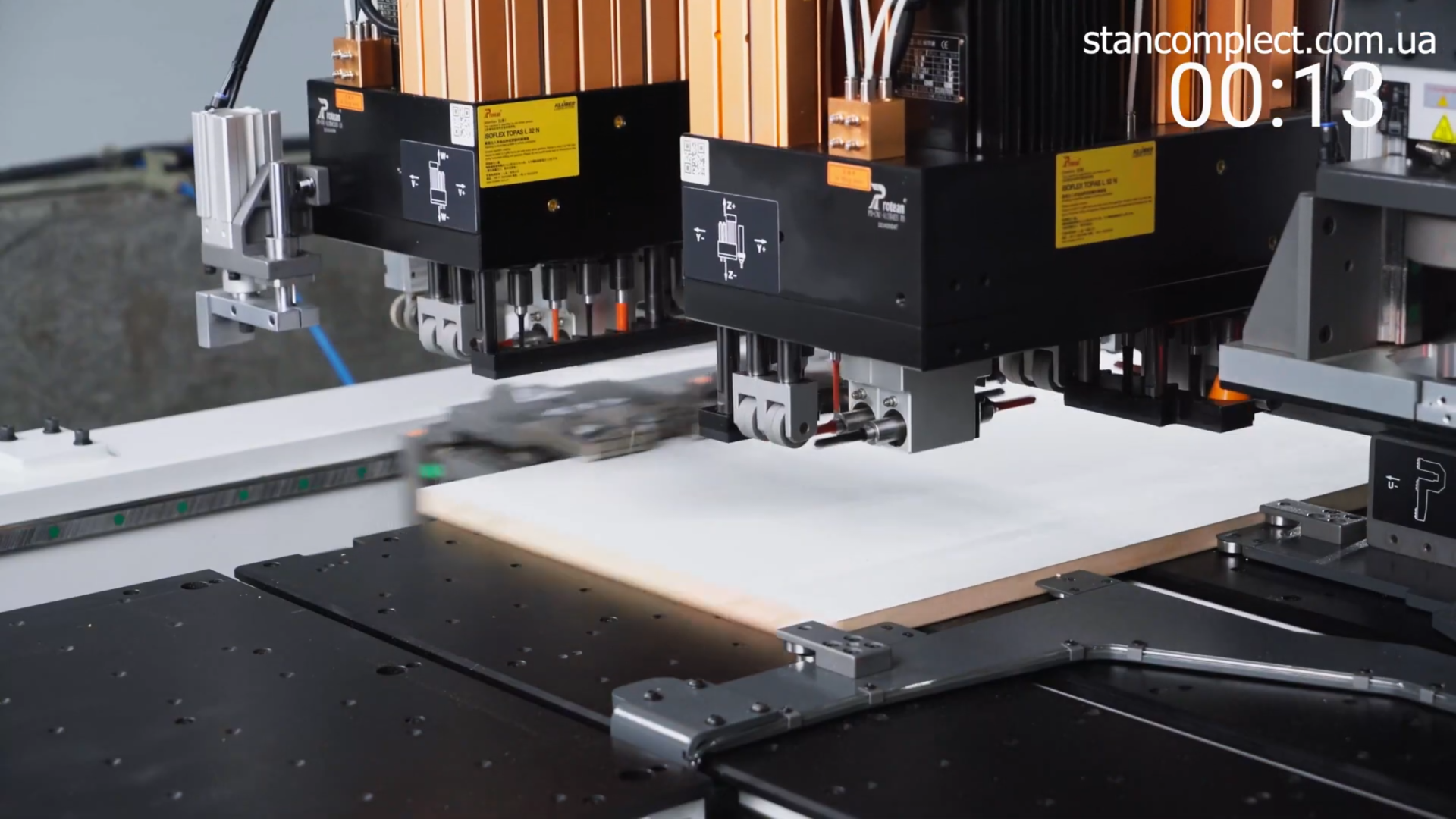

Maintient la référence contre le panneau pour une plus grande précision.
Double alignement garantissant un usinage exact sur chaque face.
