Station de travail intelligente capable d’usiner une à une des pièces de dimensions différentes et avec une programmation différente. Un travail pouvant être réalisé par un seul opérateur.
L’efficacité de la perceuse CNC 6 faces est supérieure à celle des machines CNC point à point à double station de travail.
Elle réalise rapidement des perçages verticaux/horizontaux, ainsi que charnières, demi-perçage, perçage traversant, etc. Elle peut également être utilisée pour rainurer et fraiser.

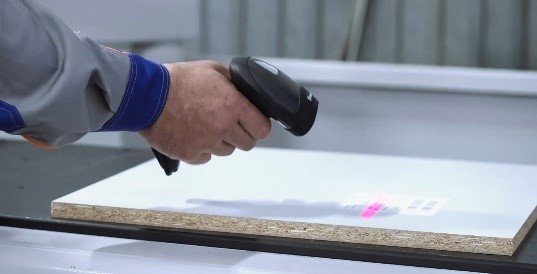

Un puissant scanner lit les informations indiquées sur l’étiquette de chaque pièce et les transmet à l’ordinateur principal, qui les connaît déjà lorsque la pièce est parfaitement positionnée par le système d’alimentation dans la zone d’usinage.

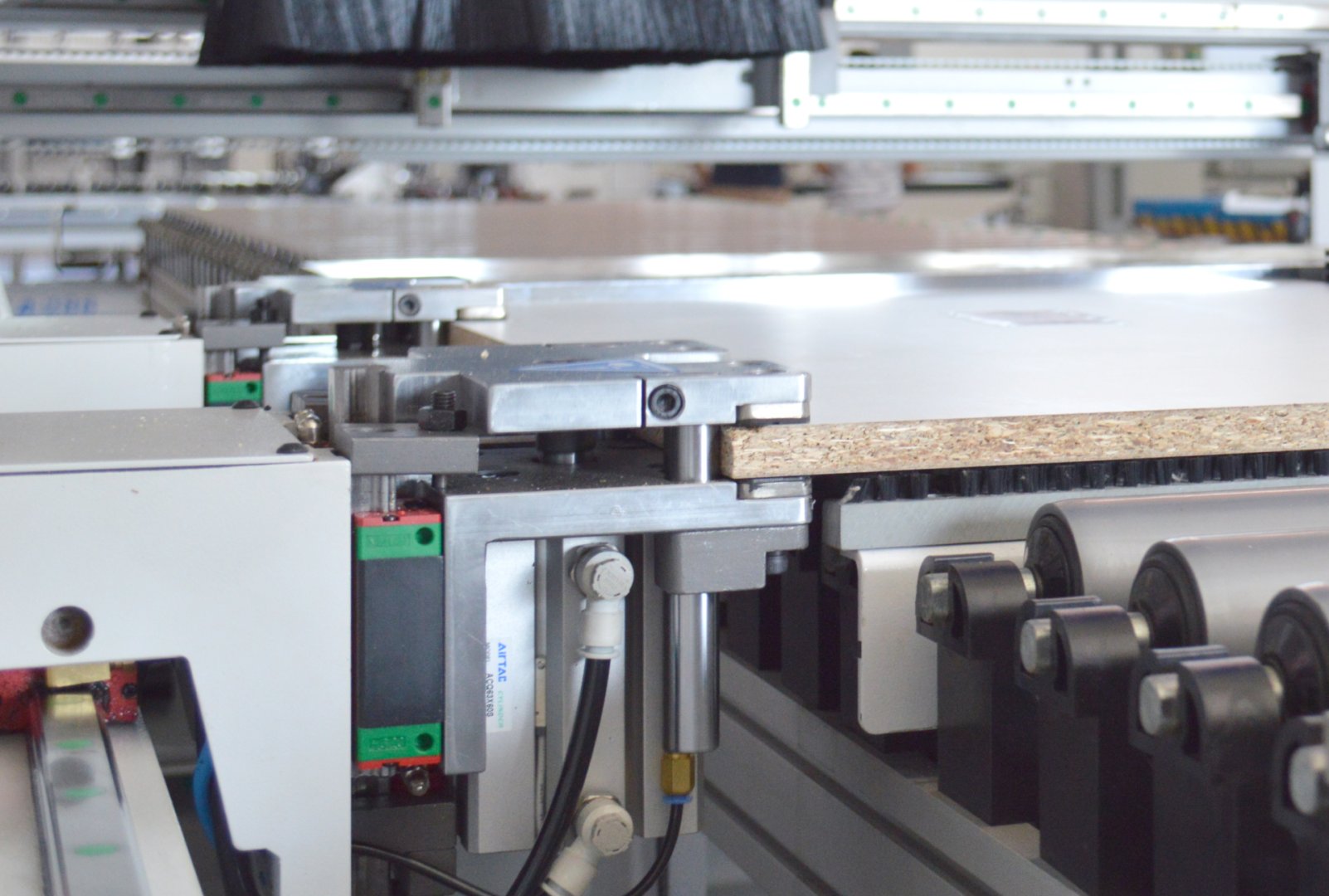

Double pince et guide long pour un travail rapide jusqu’à 140m/min. Mouvements le long de l’axe X gérés par CNC. Pour des travaux avec différents panneaux et mécanisme de sécurité. Les pinces se déplacent pendant tout le processus afin de permettre l’usinage de toute la pièce. Pendant que l’une se soulève pour se déplacer, l’autre maintient fermement la pièce en l’empêchant de bouger.
Maintient la surface de travail propre grâce à un soufflage continu à chaque ouverture et fermeture.

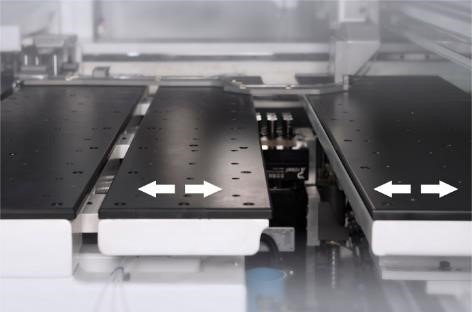

Tables à coussin d’air en deux sections qui se déplacent latéralement, avec une plus grande flexibilité selon la position de perçage pendant le travail, afin d’éviter les rayures ou dommages sur la pièce ou qu’elle ne soit endommagée par la tête de perçage. La table à coussin d’air permet un glissement en douceur des panneaux tout au long du processus, évitant ainsi rayures et autres dommages.

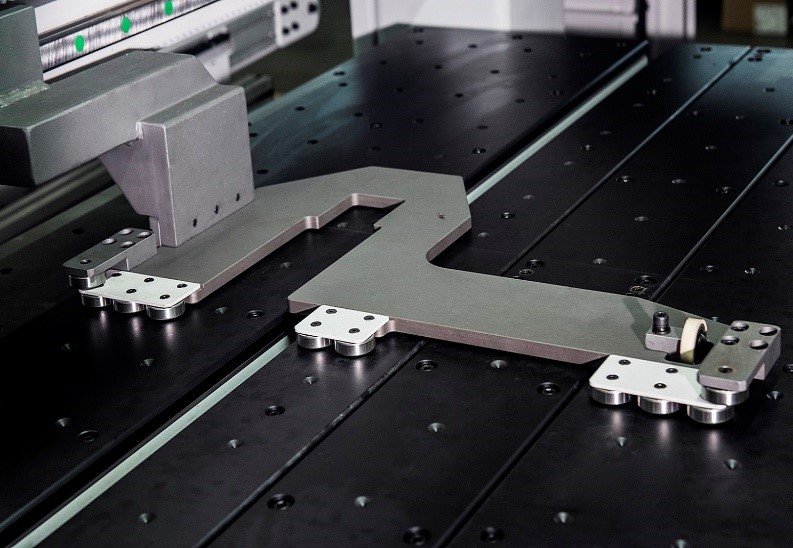

Mécanisme d’alignement latéral : il assure une plus grande précision pendant le processus, car il reste en appui contre la surface du panneau tout au long de celui-ci.

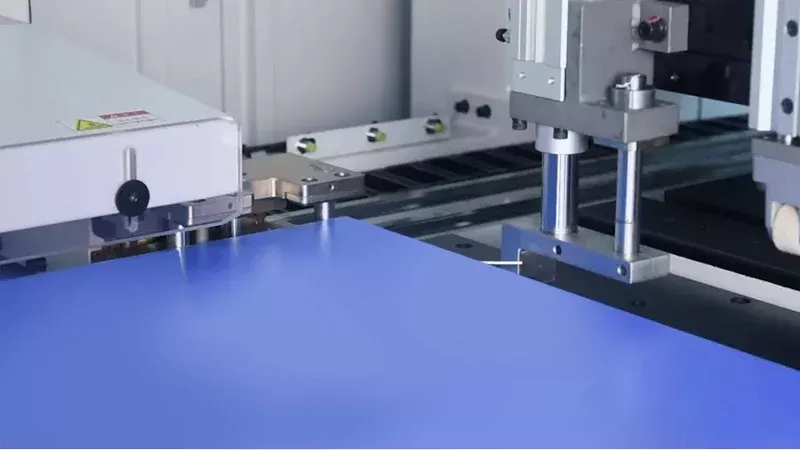

Positionnement fixe au moyen d’une butée de référence. Adapté aux panneaux de petite et moyenne taille, positionnement rapide. Butée de positionnement mobile. Adaptée à l’usinage de grands panneaux, elle évite que le panneau ne sorte du guide.
La perceuse CNC HÄRNNETT est équipée d’un système complet de mesure automatique de précision de la pièce. Cela facilite le travail lors de l’usinage et évite les erreurs possibles. La détection des dimensions des pièces s’effectue sur les axes X – Y – Z.
Groupe de perçage supérieur composé de 14 mèches verticales et 10 horizontales.Deux moteurs de fraisage. Moteur gauche 9 kW avec AXE CMoteur droit 5,5kWChangeur d’outils 10 positions côté droit. Changeur d’outils 2 positions pour agrégat, côté gauche.
Possibilité d’installer jusqu’à 12 outils différents pour réaliser divers travaux de fraisage, de rainurage ou de lamello. Capteur de calibrage d’outil.
Groupe composé de : 2 moteurs de fraisage de 3,5kWGroupe de perçage de 9 mèches verticales
Dispositif de fraisage structuré avec double plaque de pression (brevetée). Il améliore la précision du fraisage et réduit les rayures sur la surface du panneau.
Travaux double face et fonction miroir.Perçage simultané de 2 panneaux.Fraisages et feuillures d’angle.Dimensions minimales de travail 50×35 mm.
PC de contrôle avec CAD/CAM, disponible pour plusieurs formats tels que DXF, MPR, XML, d’utilisation facile. Système intelligent d’optimisation par IA, qui calcule automatiquement le parcours optimal d’usinage et ajoute des effets de simulation. Il n’est pas limité par la surface de travail du panneau ni par la position de rainurage : travail sans angles morts. Statistiques du registre d’usinage : voir la progression…
Pupitre de commande mobile, indépendant de l’armoire électrique, monté sur roues pour un positionnement facile. Équipé d’un ordinateur complet (CPU, écran, clavier et souris) pour réaliser toutes les opérations logicielles.
Châssis monobloc soudé et trempé pour éliminer toutes les tensions internes du matériau, très robuste et usiné dans des centres de précision afin d’absorber toutes les vibrations et d’assurer la stabilité pendant l’usinage.
Facilite le nettoyage et l’entretien de la machine.
La machine est livrée avec tous les dispositifs de sécurité conformes à la réglementation CE en vigueur, afin de garantir un fonctionnement sûr à tout moment.

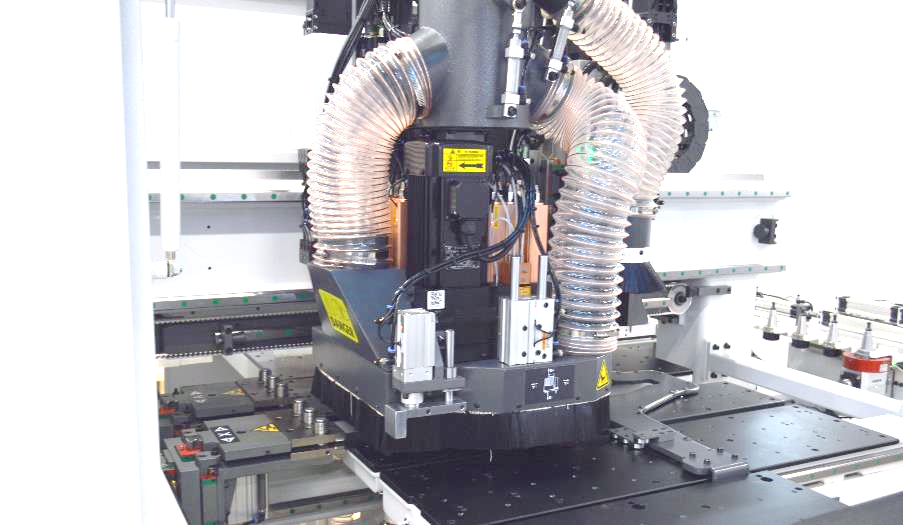

Gestion automatique de l’aspiration. 3 prises d’aspiration de Ø200 mm, Ø100 mm et Ø150 mm Conception efficace pour offrir la meilleure absorption des copeaux et de la poussière pendant tout le processus de travail, sans volume excessif, afin d’optimiser l’aspiration et de minimiser l’espace occupé.
Rainurage rapide au moyen d’une lame. Il peut rainurer de 50 à 850 mm.
Deux moteurs de fraisage sur la station supérieure de perçage.
Deux moteurs de fraisage sur la station inférieure de perçage.
Change d'outil des deux côtés sans perte de temps.
14 mèches verticales et 10 horizontales sur la station supérieure.
Moteur gauche de 9 KW avec axe C pour une plus grande polyvalence.
