Double perceuse CNC pour l’usinage des 6 faces du panneau. Chacune est composée de 3 groupes de perçage (2 supérieurs et 1 inférieur), soit un total de 6 (4 supérieurs et 2 inférieurs), pour un travail simultané garantissant une plus grande efficacité.
Compatible avec différents logiciels de Nesting et de conception.
Les deux machines peuvent travailler de manière indépendante et synchronisée pour réaliser différents types de perçage sur les panneaux. Capacité jusqu’à 6,5 pièces/minute.
La machine standard est composée de tables d’alimentation et de sortie automatiques, en fonctionnement autonome ou en ligne avec d’autres machines
Double pince et guide long pour un travail rapide jusqu’à 140m/min. Pour des travaux avec différents panneaux et mécanisme de sécurité
La largeur de travail maximale sur la table principale est de 1.220 mm, tandis que sur la table de travail additionnelle la largeur maximale est de 800 mm. L’espace minimal de perçage entre 2 groupes de travail usinant simultanément est de 80 mm.
Tables à coussin d’air en deux sections qui se déplacent latéralement, avec une plus grande flexibilité selon la position de perçage pendant le travail, afin d’éviter les rayures ou dommages sur la pièce ou qu’elle ne soit endommagée par la tête de perçage.
Détecteur de largeur équipé sur la table de travail auxiliaire ; il calibre de façon intelligente la référence de position, garantissant l’efficacité.

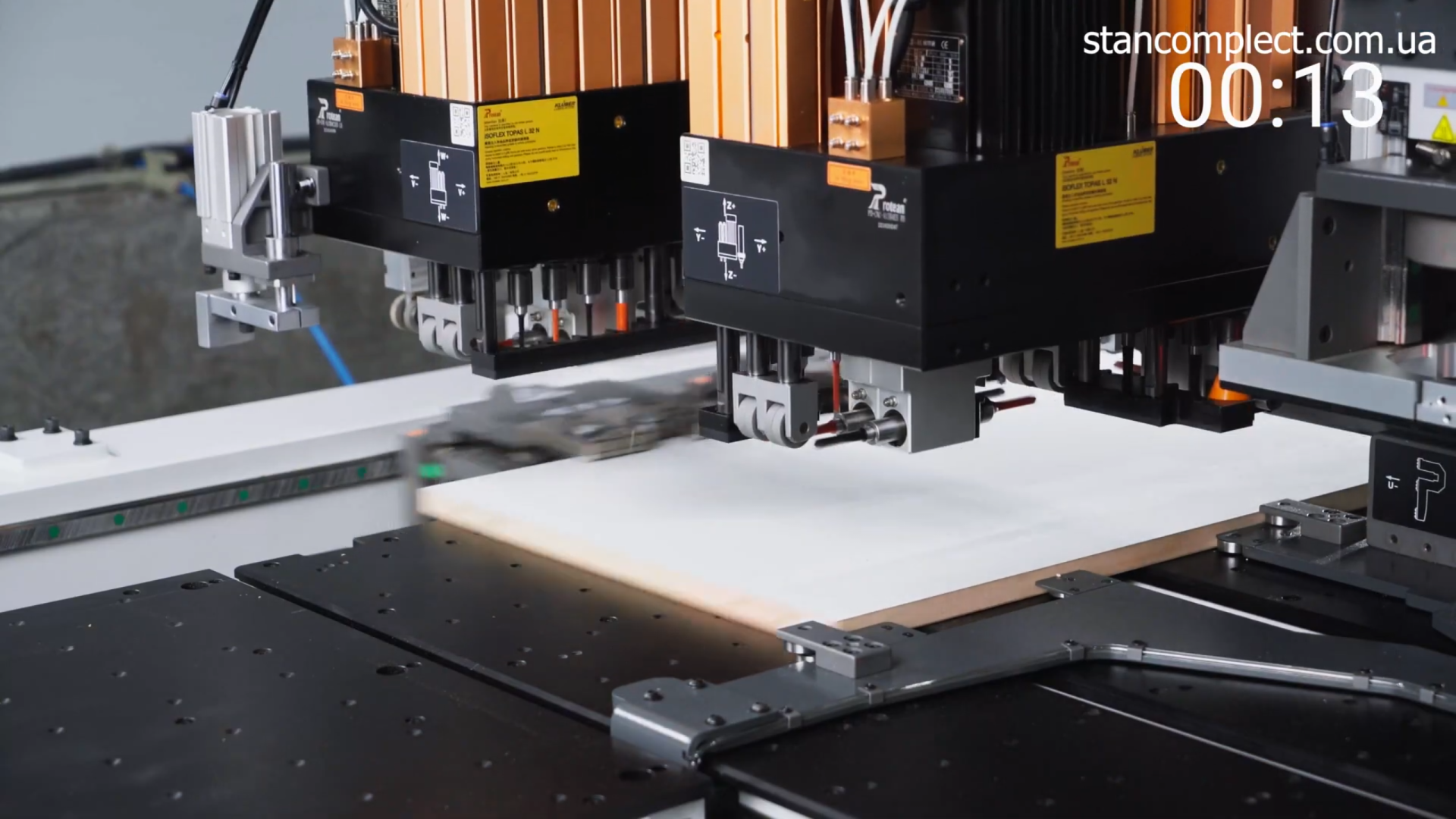

Positionneur latéral sur la table de chargement automatique avec butée de positionnement mobile. Adapté à l’usinage de grands panneaux, il évite que le panneau ne sorte du guide. Aligneur latéral sur la table à coussin d’air.
Équipé d’un système complet de mesure automatique de précision de la pièce. Cela facilite le travail lors de l’usinage et évite les erreurs possibles. Lecture intelligente de l’épaisseur à travers les pinces (axe Z) Cellules photoélectriques pour une lecture précise de la longueur de la pièce (axe X) L’aligneur latéral lit
Chaque machine est composée de deux têtes supérieures de 16 perçages verticaux chacune (soit un total de 32 verticaux supérieurs par machine) et de 6 mèches horizontales par groupe (soit un total de 12 perçages horizontaux par machine). Son groupe inférieur dispose de 9 perçages verticaux (soit un total de 18 mèches entre les deux machines). Total de perçages : 106 En outre, chaque machine dispose d’un moteur de fraisage…
Un puissant scanner à l’entrée de la ligne lit l’étiquette de la pièce sur laquelle est indiqué le travail à réaliser sur la surface du panneau. La perceuse démarrera le travail selon les indications de l’étiquette.
PC de contrôle avec CAD/CAM d’utilisation facile. Système intelligent d’optimisation par IA, qui calcule automatiquement le parcours optimal d’usinage et ajoute des effets de simulation. Il n’est pas limité par la surface de travail du panneau ni par la position de rainurage : travail sans angles morts. Statistiques du registre d’usinage : voir la progression de la production en temps réel.
Rainurage rapide au moyen d’une lame. Il peut rainurer de 50 à 850 mm.
Deux groupes supérieurs de perçage avec moteur de fraisage, pour une production accrue.
Groupe inférieur de perçage et de fraisage en simultané.
Chargement et déchargement automatiques, en autonome ou en ligne avec d'autres machines.
Pinces longues permettant de travailler jusqu'à 140 m/min en toute sécurité.
Stations indépendantes travaillant en simultané ou séparément.
