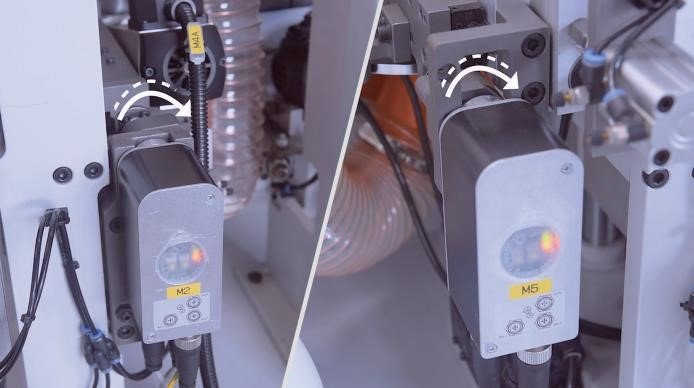

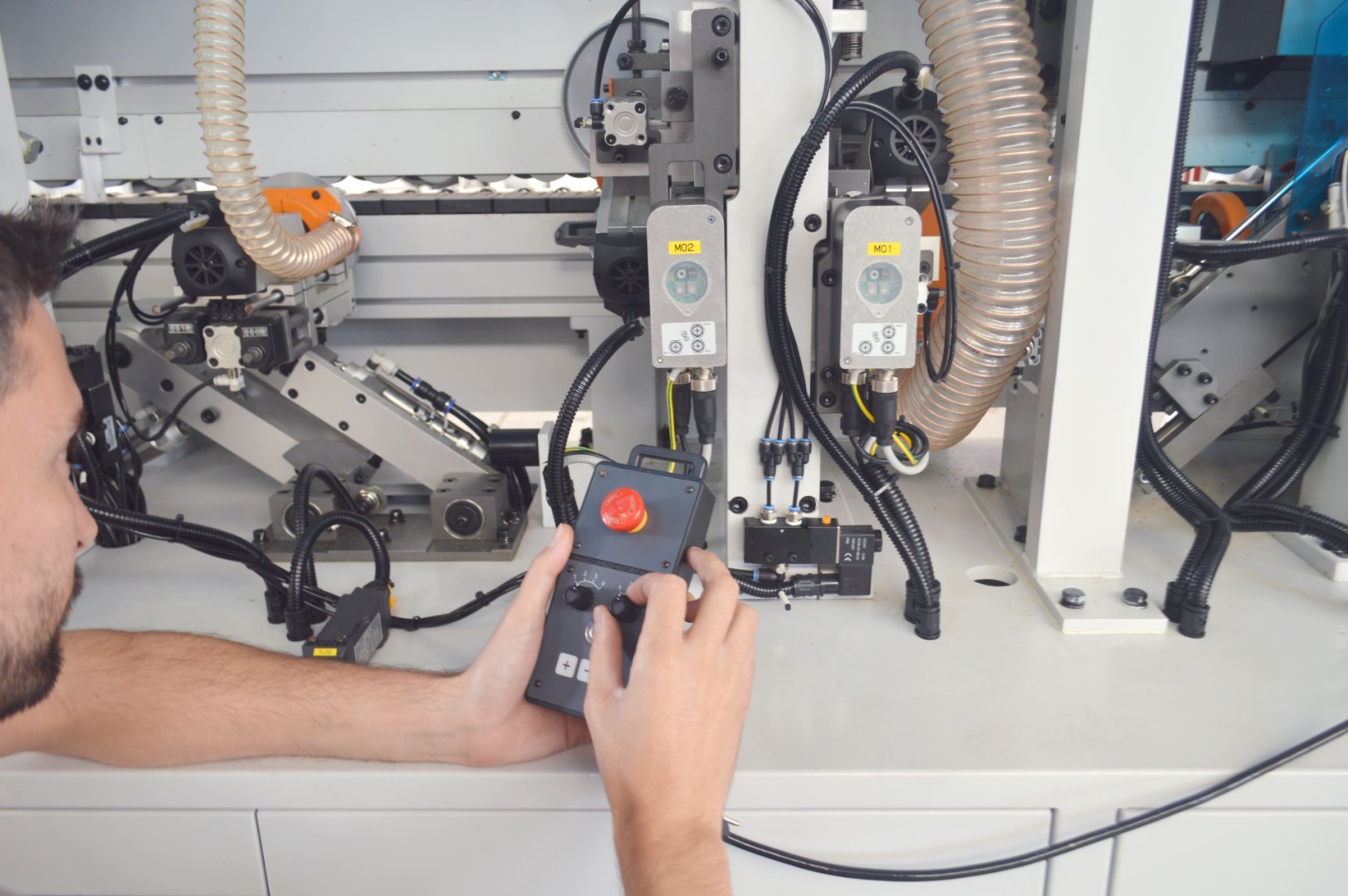

Fine control
Dispositif d’aide à l’opérateur pour positionner les unités de travail à leur position exacte. Grâce à son énorme précision, il est capable de réaliser un réglage très fin en fonction de l’épaisseur réelle du chant. C’est un dispositif mobile, qui permet à l’opérateur de visualiser confortablement le fonctionnement de l’unité à régler pendant le réglage lui-même, obtenant ainsi des finitions…

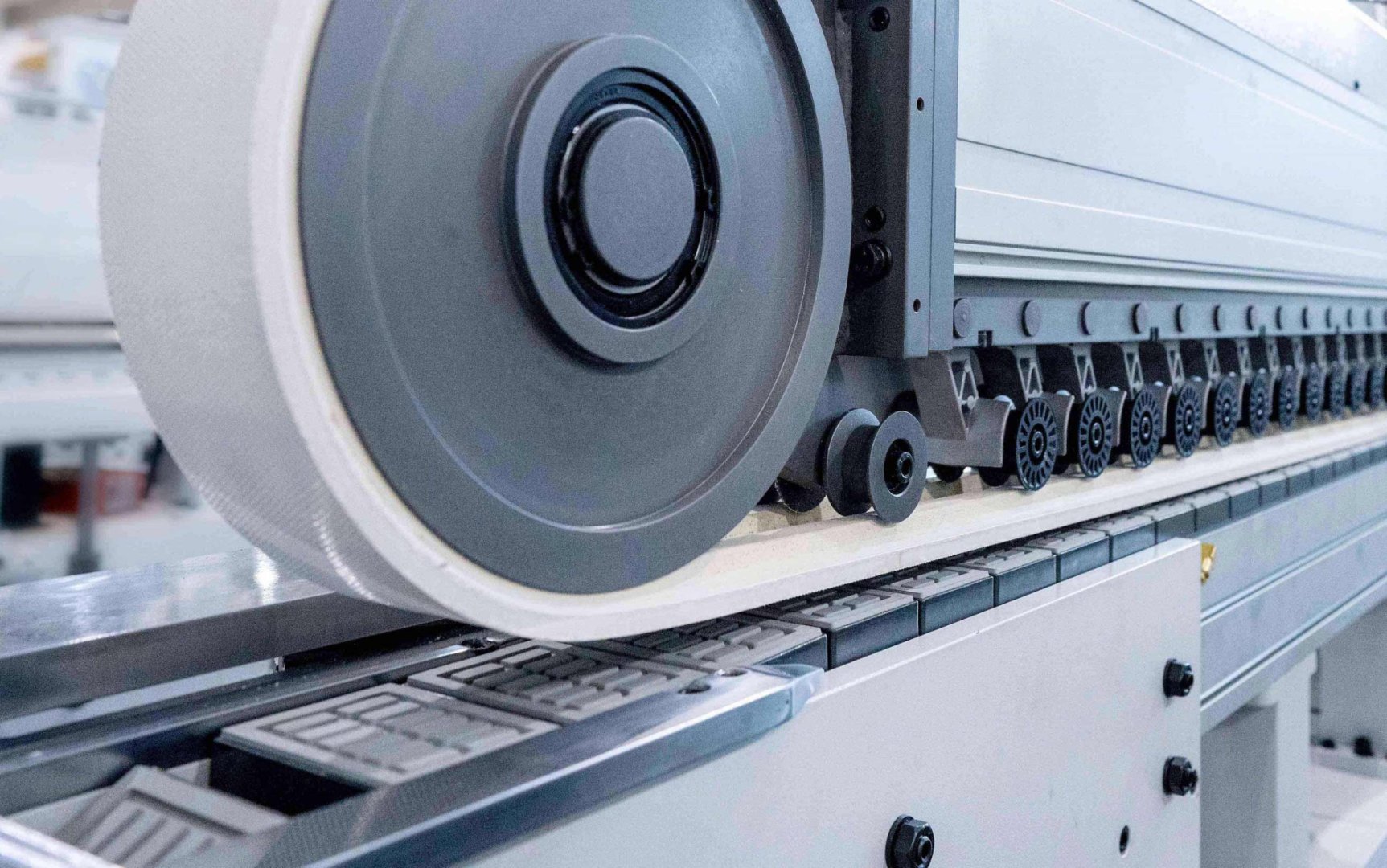

Pont supérieur de pression
Construit sur un bâti en acier, il dispose d’une large courroie caoutchoutée montée sur des roulements basculants pour obtenir un mouvement linéaire fluide de la pièce et un maintien optimal. Ce groupe se positionne de façon motorisée et s’affiche sur l’écran de la machine.
Guide d’entrée motorisé
Grande règle en acier chromé, avec double appui sur guides prismatiques et positionnement à commande numérique par servomoteur. Positionnement automatique depuis le PC de contrôle.
Support porte-rouleau rotatif
Avec plateau pour le positionnement des rouleaux de PVC – ABS et des bandes de formica préalablement coupées, avec chargement manuel et alimentation automatique.

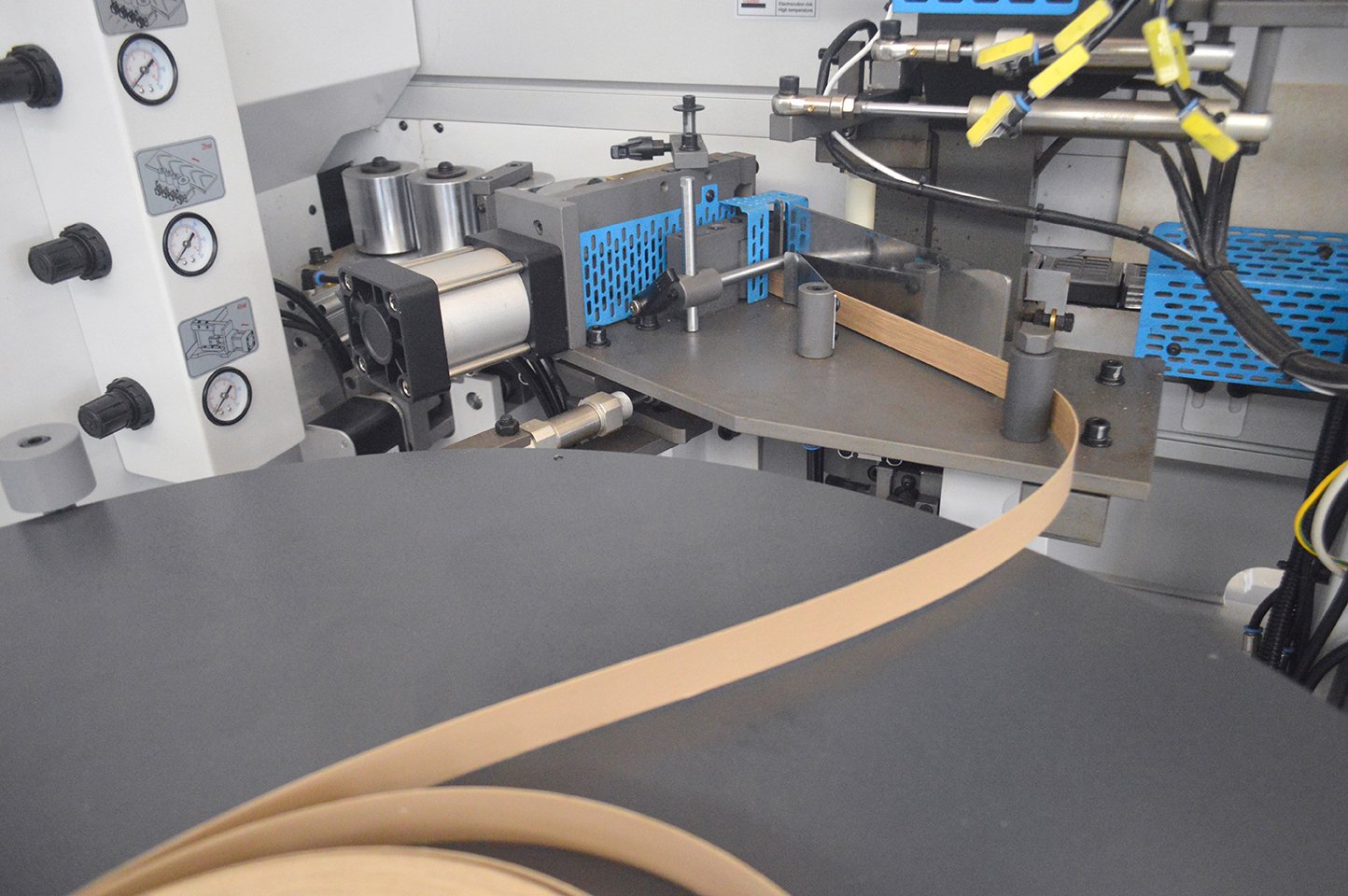

Chargeur de chants et cisaille
Pour chant fin en rouleau jusqu’à un maximum de 3 mm. La machine est fournie avec un rouleau en caoutchouc à utiliser pour les rouleaux.
Système d’alimentation de chant indépendant et mobile
Assure la longueur de chant excédentaire à l’avant et à l’arrière de la pièce. Haute efficacité et précision dans l’alimentation du chant.
PC industriel de contrôle de la machine
Utilisation simple et fonctions diversifiées, packs d’usinage personnalisés. Les opérateurs peuvent sélectionner le programme d’usinage le plus adapté à leurs besoins en appuyant sur un bouton. Le PC industriel permet d’enregistrer un nombre illimité de mémoires de travail.
Dispositif spray anti-adhérent
Système en spray installé sur la machine avec des pulvérisateurs résistants à la poussière. Il évite que les restes de colle n’adhèrent à la pièce.
Groupe toupies en entrée
Positionné avant le groupe d’encollage pour rectifier le chant du panneau et éliminer les éclats dus à une mauvaise découpe, obtenant ainsi une surface optimale pour l’encollage.
Lampe IR
Permet de chauffer rapidement la face du panneau, améliorant l’adhérence de la colle, même dans des conditions ambiantes de température et d’humidité défavorables.
Groupe bac à colle avec préfuseur
Pour colle thermofusible EVA à chauffage rapide. Thermorégulateur numérique pour le contrôle de la température du bac à colle. Avec le dispositif PRÉFUSEUR, nous obtenons une exploitation maximale de la colle dans les meilleures conditions.
Bac à colle
Réservoir accessoire intégré au châssis, situé sous le bac de fusion, qui sert de réserve de colle. Un capteur donnera le signal pour arrêter le remplissage de colle dans le préfuseur.
TECHNOLOGIE LASER – Vitesse d’alimentation laser jusqu’à 24 m/min
Il n’est pas nécessaire d’appliquer de la colle au préalable et les chants sont fixés au panneau instantanément, ce qui fait gagner beaucoup de temps. Ce système garantit l’étanchéité, l’imperméabilité, la résistance à l’humidité et à la chaleur. L’équipement laser active rapidement le dispositif et fond la colle du chant pré-encollé.
Unité de refroidissement
Cette unité se charge de maintenir une température de travail adéquate ainsi que celle de la tête laser afin d’assurer le bon fonctionnement de la plaqueuse, de garantir la qualité des finitions et d’offrir la sécurité dans l’environnement de travail.
Groupe de pression
Composé de quatre rouleaux de pression pneumatique pour garantir une parfaite adhérence du chant appliqué.
Groupe d’affleurage en bout avec aspiration
Groupe rapide et précis composé de deux moteurs pour couper le chant excédentaire du panneau. Avec positionneur automatique depuis le panneau de commande et possibilité de changer la position des moteurs de 0º à 15º

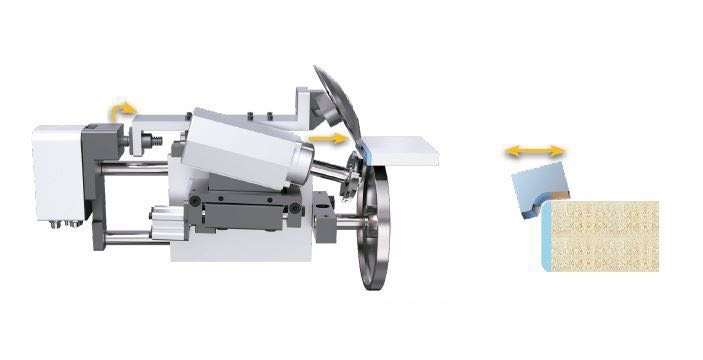

Groupe d’affleurage fin CNC
Composé de 2 moteurs à haute fréquence indépendants. Chacun des moteurs dispose de copieurs verticaux rotatifs de grand diamètre et de copieurs coniques horizontaux pour obtenir un profilage parfait. Positionneur automatique par servomoteurs depuis le panneau de commande avec possibilité de modifier la mesure de l’épaisseur du chant.
Groupe d’arrondissage

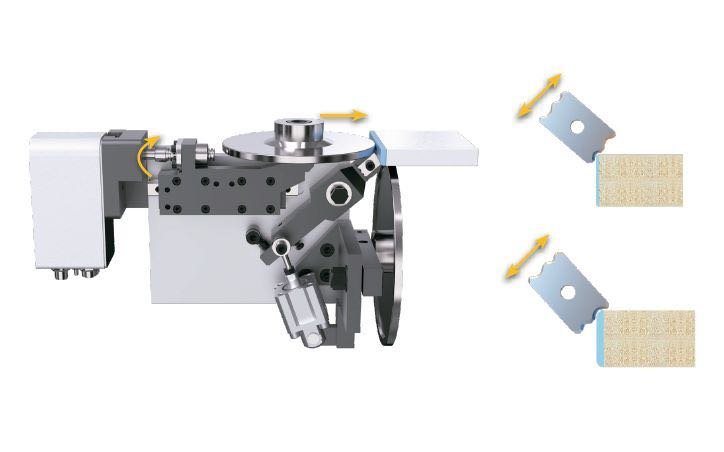

Groupe racleur de rayon
Pour une finition parfaite des chants en PVC –ABS jusqu’à 3 mm, en éliminant toutes les ondulations du chant. Positionnement automatique depuis le panneau de commande par servomoteur. Exclusion du groupe depuis l’armoire
Groupe racleur plat de colle
Groupe racleur de colle supérieur et inférieur. Équipé de disques palpeurs.
