PONCEUSE CALIBREUSE À PATIN A9-1300QH

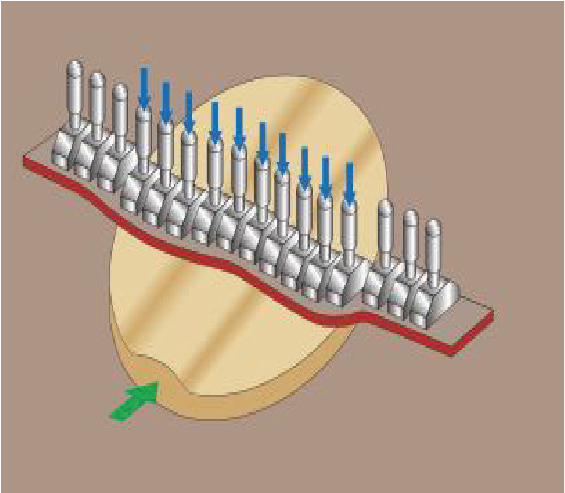

Patin électronique sectionné 60 segments

2. Bande de ponçage longitudinale SUPER

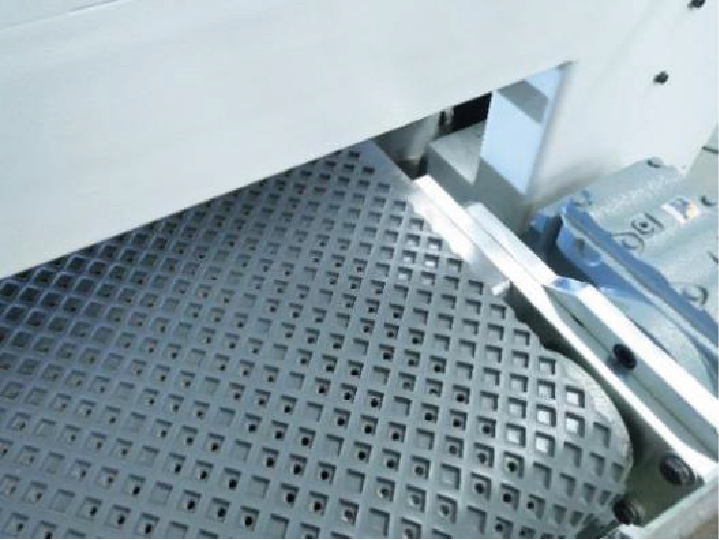

La table de transport est fixe. Machine prévue pour tout type de lignes de fabrication automatiques. Dotée d’un système de vide pour le maintien des pièces d’une puissance de 7.5 kW, très efficace pour les panneaux de petite taille et à surface très lisse, et également pour améliorer la propreté de la bande transporteuse.

Données techniques

Largeur maximale de travail: : 1300mm
Hauteur maximale de travail: : 150mm
Hauteur de la table de ponçage: : 880-900mm
Vitesse d’alimentation: : 0-20m/min
Puissance d’aspiration de la table à vide: : 7.5kW
Système de nettoyage de la bande d’avance: : Oui
Système de contrôle: : PLC
Première unité de ponçage 1: : Patin électronique sectionné transversal
Puissance du premier groupe de ponçage 1: : 9kW avec variateur de fréquence
Moteur de l’unité de ponçage 1 (inverseur): : Avec double sens de rotation
Dimensions de la bande abrasive 1: : 5240×150
Dimensions de la bande de feutre 1: : 4850×140
Vitesse de l’unité de ponçage 1: : 1-15m/s
Patin sectionné en sens horizontal: : 60 segments

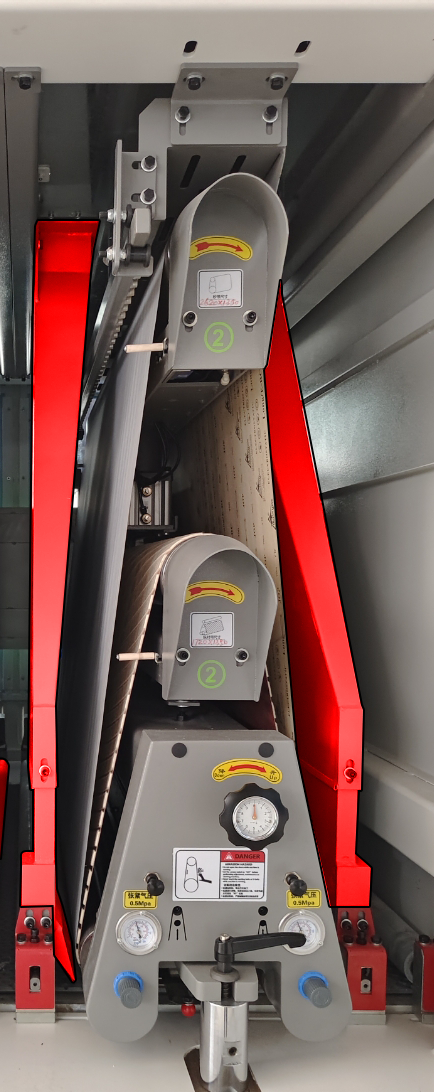

Deuxième unité de ponçage 2: : Patin électronique sectionné longitudinal
Puissance du deuxième groupe de ponçage 2: : 11kW avec variateur de fréquence
Moteur de l’unité de ponçage 2 (inverseur): : Avec double sens de rotation
Dimensions de la bande abrasive 2: : 2620x1350mm
Dimensions de la bande lamellaire 2: : 1720x1350mm
Vitesse de l’unité de ponçage 2: : 1-8m/s
Patin sectionné en sens longitudinal: : 60 segments
Troisième unité avec rouleau de polissage (Scotch Brite): : 1.5kW
Vitesse du rouleau de polissage +3M: : 5-14m/s
Consommation d’air comprimé: : 10m³/h
Prises d’aspiration: : 6x150mm
Vitesse moyenne d’aspiration nécessaire: : 22-28m/s
Puissance totale: : 33.8kW
Dimensions (L x W x H): : 3300x2200x2400mm
Alimentation électrique principale: : ≥6x10mm² (380V/50HZ)
Poids net: : 4650kgs

Caractéristiques et composants

Superfinisseur

Dispositif à double bande composé d’une bande intérieure lamellaire pour l’appui continu de la bande abrasive extérieure, multipliant la surface de contact, qui s’adapte encore mieux à la surface du panneau, obtenant dans le cas du patin transversal un meilleur dégrossissage des irrégularités, en aplanissant au maximum la surface du panneau, celui-ci restant dans des conditions optimales pour obtenir un…

5. Rouleau de polissage

Cette machine dispose d’un rouleau de polissage 3M avec fonction de contrôle de fréquence qui permet de traiter une plus grande variété de matériaux avec une meilleure finition.

Avantages Productifs

Machine pour lignes de production

Conçue pour s'intégrer dans toute ligne de production.

Patins sectionnés avec SUPER FINISSEUR

Patins sectionnés de 60 segments pour une finition supérieure.

Bandes à vitesse variable et inversion de rotation

Bandes à vitesse variable avec inversion du sens de rotation.

Bande de ponçage transversale SUPER

Bande de ponçage transversale pour une finition uniforme.

Superfinisseur

Système de vide de 7,5 KW, idéal pour les petits panneaux.
