LIJADORA CALIBRADORA PATIN A9-1300QH

Patín Electrónico seccionado 60 segmentos

2. Banda de lijado longitudinal SUPER

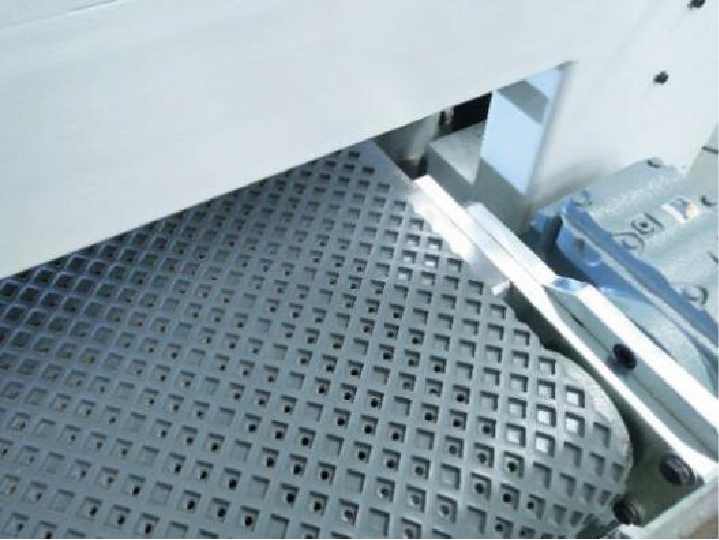

La mesa transportadora es fija. Máquina dispuesta para para todo tipo de líneas de fabricación automáticas. Dotada con sistema de vacío para sujeción de piezas de potencia 7.5 kW, muy efectivo para paneles de tamaño pequeño y superficie muy lisa y también para mejorar la limpieza de la cinta transportadora.

Datos Técnicos
  • Ancho máximo de trabajo: : 1300mm
  • Altura máxima de trabajo: : 150mm
  • Altura de la mesa de lijado: : 880-900mm
  • Velocidad de alimentación: : 0-20m/min
  • Potencia de absorción de la mesa de vacío: : 7.5kW
  • Sistema de limpieza de la cinta de avance: : Sí
  • Sistema de control: : PLC
  • Primera unidad 1 de lijado: : Patín electrónico seccionado transversal
  • Potencia primer grupo de lijado 1: : 9kW con variador de frecuencia
  • Motor de la unidad de lijado 1 (inversor): : Con doble dirección de sentido
  • Dimensiones de la banda de lija 1: : 5240×150
  • Dimensiones de la banda de fieltro 1: : 4850×140
  • Velocidad de la unidad 1 de lijado: : 1-15m/s
  • Patín seccionado en sentido horizontal: : 60 segmentos
  • Segunda unidad 2 de lijado: : Patín electrónico seccionado longitudinal
  • Potencia segundo grupo de lijado 2: : 11kW con variador de frecuencia
  • Motor de la unidad de lijado 2 (inversor): : Con doble dirección de sentido
  • Dimensiones de la banda de lija 2: : 2620x1350mm
  • Dimensiones de la banda Lamelar 2: : 1720x1350mm
  • Velocidad de la unidad 2 de lijado: : 1-8m/s
  • Patín seccionado en sentido longitudinal: : 60 segmentos
  • Tercera unidad con rodillo pulidor (Scotch Brite): : 1.5kW
  • Velocidad del rodillo pulidor +3M: : 5-14m/s
  • Consumo aire comprimido: : 10m³/h
  • Tomas de aspiración: : 6x150mm
  • Velocidad media necesaria de aspiración: : 22-28m/s
  • Potencia total: : 33.8kW
  • Dimensiones (L x W x H): : 3300x2200x2400mm
  • Fuente de alimentación principal: : ≥6x10mm² (380V/50HZ)
  • Peso neto: : 4650kgs
Características y componentes

Superacabador

Dispositivo de doble banda compuesto de una banda interior de lamelar para apoyo continuado de la banda de lija exterior, multiplicando la superficie de contacto, que se adapta aún más a la superficie del panel, consiguiendo en el caso del patín transversal un mayor desbaste de irregularidades, planificando al máximo la superficie del panel, quedando éste en condiciones óptimas para conseguir un…

5. Rodillo pulidor

Esta máquina dispone de un rodillo pulidor 3M con función de control de frecuencia que nos permite procesar mayor variedad de materiales con un mejor acabado.

Ventajas Productivas

LIJADORA CALIBRADORA PATIN A9-1300QH
Máquina para líneas de producción
Patines seccionados con SUPER ACABADOR
Bandas con velocidad de variable e inversión de rotación
Banda de lijado transversal SUPER
Superacabador
