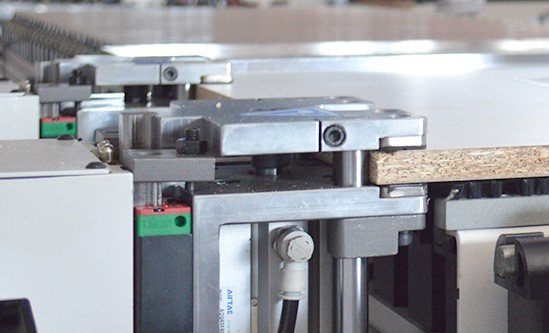

Pinzas de sujeción de la pieza
Las pinzas se mueven a alta velocidad, hasta 140m/min, durante todo el proceso para permitir el mecanizado de toda la pieza. Mientras una se eleva para desplazarse, la otra sostiene firmemente la pieza evitando que se mueva.
Alineador lateral de precisión
Mecanismo de alineamiento lateral: asegura una mayor precisión durante el proceso, ya que se mantiene contra la superficie del panel durante todo el proceso.
Doble dispositivo de alineamiento
Posicionamiento fijo mediante tope de referencia. Adecuado para pequeñas tamaño medio tableros, posicionamiento rápido. Tope de posicionamiento móvil. Adecuado para el mecanizado de tableros grandes, evita que el tablero se salga de la guía.
Detección automática de medida de panel en ejes x – y – z
Equipado con un completo sistema de precisión de medida de pieza automático. Esto facilita la labor a la hora de mecanizar y evita posibles errores.
Grupo sierra
Rápido ranurado mediante disco. Puede ranurar de 50 a 850 mm.

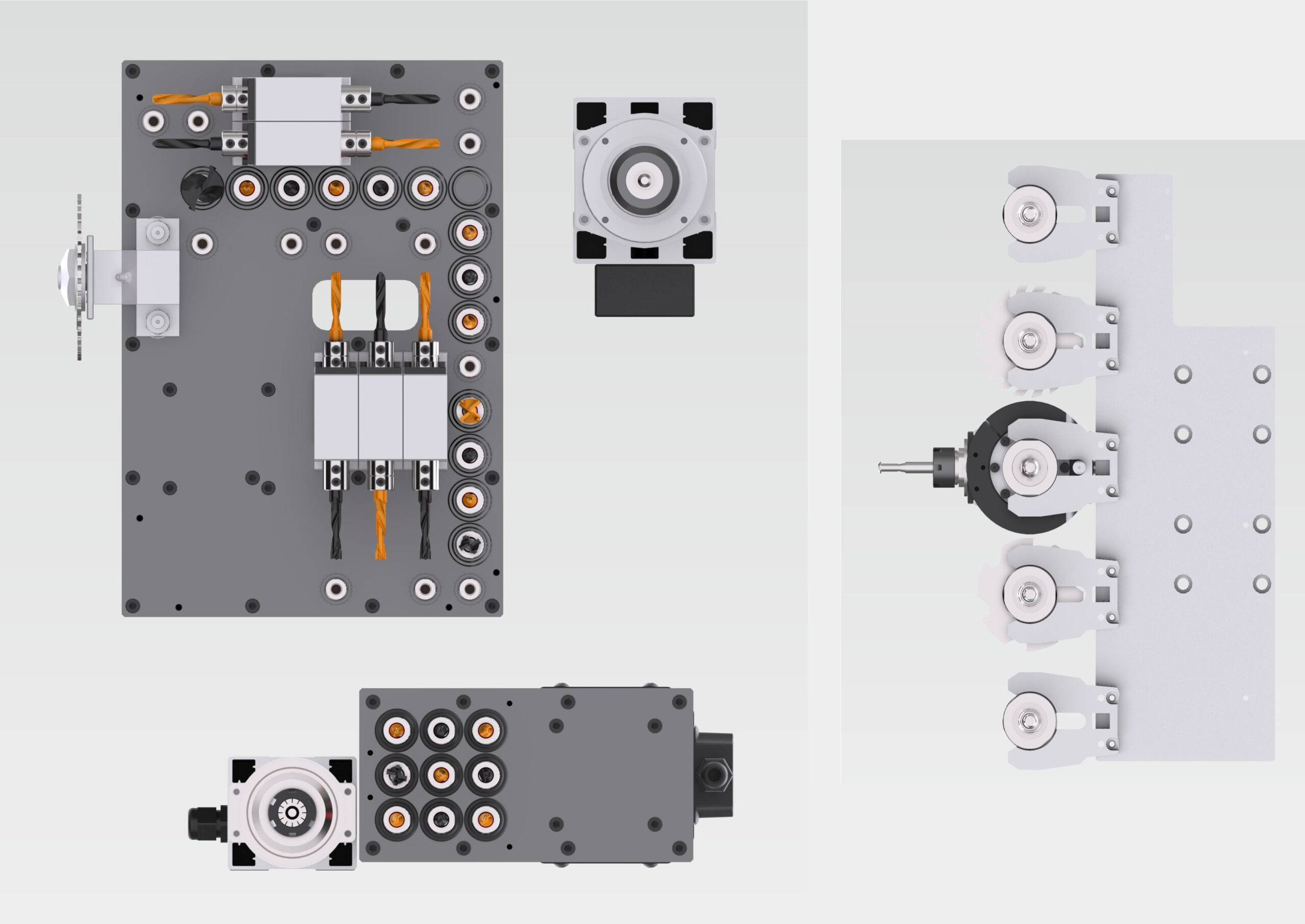

Grupos de taladro superior e inferior
Proceso de taladrado del grupo de taladros superior junto con el fresador y el grupo sierra para aumentar la eficiencia de la producción. El grupo de taladros está formado por 13 taladros verticales y 10 horizontales en composición superior y 9 taladros verticales en su grupo inferior.

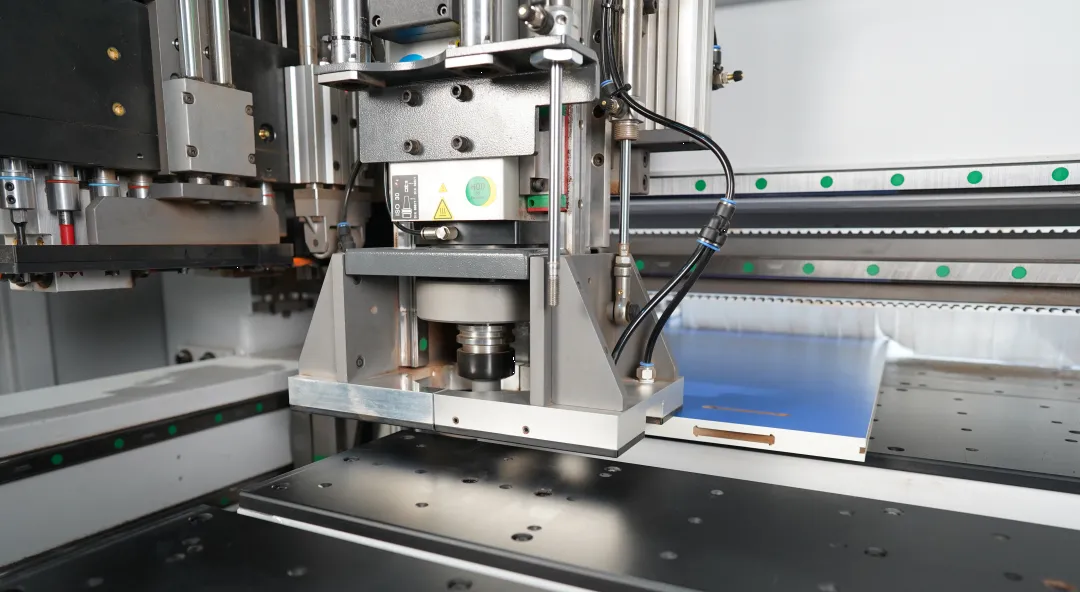

Tecnología de fresado
Dispositivo de fresado estructurado con placa de presión doble (patentada) Mejora la precisión del fresado y reduce los arañazos del panel en la superficie. Máquina equipada con dos fresadores (uno superior y uno inferior)
Variedad de trabajos
Trabajos a doble cara y función espejo. Taladrado simultáneo de 2 tableros. Fresados y rebajos en esquina.
Cambio de herramienta lineal a bordo 5 posiciones
Posibilidad de instalación de hasta 5 herramientas diferentes para poder realizar diferentes trabajos de fresado, ranurado o para trabajos de lamello. Con un motor fresador de una potencia de 5,5 kW refrigerado por aire. Más potencia y mayor velocidad. Sensor de calibrado de herramienta.
PC control y software de trabajo
PC control con CAD/CAM de fácil manejo. Sistema inteligente de optimización de la IA, calcula automáticamente la ruta óptima de procesamiento, y añade efectos de simulación.
Bancada de la máquina
Bastidor monoblock soldado templado para aliviar todas las tensiones internas del material, muy robusta y mecanizada en centros de precisión para asegurarse de absorber todas las vibraciones y proporcionar estabilidad durante el mecanizado.
Ejemplos de trabajo a 6 caras
Aplicación para ranuras LAMELLO, cierres ocultos y pasadores
Sistema Lamello vertical y lateral

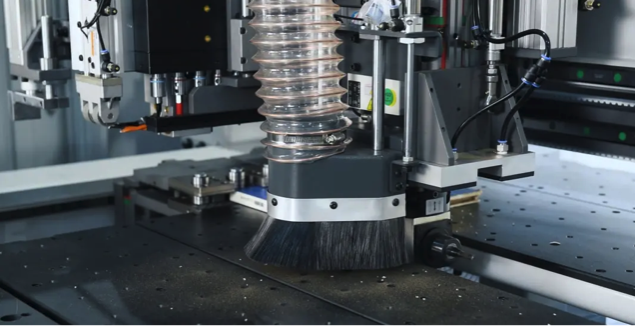

Fresado lateral con fresa o sierra
Ranura para herraje de armarios
